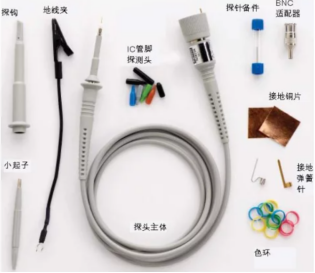

探頭是示波器最常用到的探測工具，針對不同的場合會使用不同的探頭。最通用的一種探頭是高阻無源探頭，前端一般是一個鱷魚夾的地線夾和一個探測信號的鉤子。這種方法適用于通用的探測場合，但并不是全部，針對某些特殊的應用用戶可能會需要更多更靈活的連接方式，比如針對封裝密度比較高的芯片或者要做長時間測量的場合。探頭廠家隨著探頭一般也會提供一些常用的其它附件，但是大部分用戶都不太清楚這些附件如何使用。接下來普科科技prbtek將對無源探頭的一些附件和應用場合做個簡單介紹，以方便大家選擇。

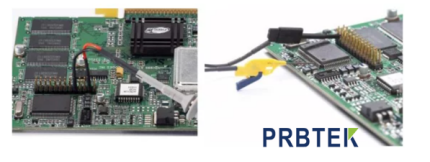

       首先從地線說起。通常探頭標配的15cm長的黑色的地線夾可以實現較方便的地線連接，但是這么長的地線由于電感效應在測高頻信號時會產生比較大的振蕩，再有開關電源的場合還會耦合進很大的噪聲。可能很多人都不知道，常用的 500MHz 的無源探頭在使用這種長地線時帶寬有個 200MHz~300MHz 就算不錯了。所以如果要做高頻測量，就需要換用相應的短地線，比如一些接地的彈簧針或彈簧片等。使用這種短的接地線所帶來的一個問題是可能探測點附近找不到合適的接地點，而再引長線的話又會增加電感，所以通過相應的接地銅片把參考地引到探測點附近。由于銅片本市的橫截面積比較大，所以其電感很小，可以提供一個比較理想的地參考點。以下是用彈簧接地片配合接地銅片進行測試的例子。

       再說一下信號的探測問題。大家都知道探頭前面的探鉤拔掉后可以用前面的探針做測量，但是這個探針如果太粗的話不方便測一些高密度的管腳，而太細的話永久了又有可能會損壞。所以有些探頭還有一些探針的備件提供，可以方便用戶更換。更換時用個鉗子把原有探針拔下換上新的就行了。

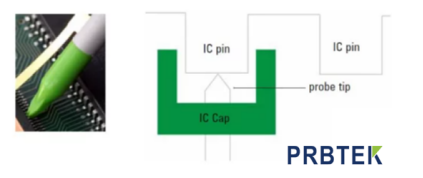

       對于有些密度比較高的 QFP 或 DIP 封裝器件來說，如果想用探針直接在芯片的管腳上做探測通常是比較危險的，因為探針有可能會滑開從而造成相鄰的兩個管腳短路。針對這種應用，有些探頭還提供了一些塑料的 IC 探測頭。使用時把這些探測頭套在探頭前端，其楔形的結構可以保證探頭尖在可靠接觸的同時不會滑開，從而避免了測量中的風險。這些 IC 探測頭根據不同的芯片管腳間距用不同的顏色區分，這種測量方法可以支持的管腳間距從 0.5mm 到 1.27mm 不等。

       對于板上信號測試的另一種方法是使用套筒或非常小的抓鉤。套筒比較適合與直接連接板上的插針，而套筒前面附帶的抓鉤則可以非常方便地勾在芯片的管腳或針腳上。當然，這種方法由于使用的地線和信號線比較長，在提供方便性的同時也會影響探頭的帶寬。小的抓鉤也可以支持到最小 0.5mm 的管腳間距。

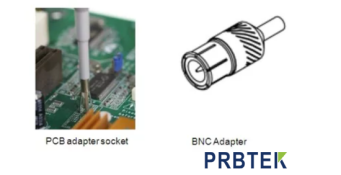

       對于一些特殊的應用，也有相應的探頭附件可供選擇。比如對于一些板上的關鍵信號，如果希望盡可能方便、可靠的測量，可以在實際時在 PCB 上預留一個探頭的適配器。需要測試時只需要把探頭插在適配器上就行了，這樣即保證了帶寬，又方便了測量。另外如果被測信號直接可以提供同軸連接器的輸出，比如 BNC 接口，那還可以通過探頭的BNC適配器和BNC電纜直接相連，也是非?？煽糠奖恪?/p>

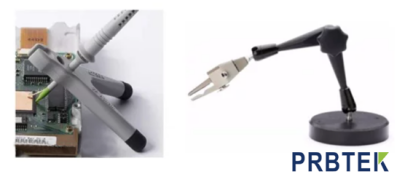

       還有一些測試比如抖動、眼圖、模板等測試由于要測量時間較長，所以需要脫手測試。手持的方法雖然方便但不可靠，也不能持續很長時間。最簡單的脫手測試方法是把探頭套在一個2腿的探頭夾上，依靠重力壓在被測點上。對于一些復雜的場合，還可以選擇 3維的探頭手臂，其可以把探頭夾住并根據需要調整探測的位置和角度。這種 3 維的探頭架要做得好的話價格很貴，甚至會超過一個普通無源探頭的價格，所以只在一些特殊測場合才會用到。

       除此之外，無源探頭通常還會配個小起子用來調整匹配電容，或者有些色環可以套在探頭上以區分不同的通道。

       以上內容由普科科技prbtek為您分享的關于示波器探頭常用附件的使用方法，如果您在使用過程有什么問題，咨詢普科科技官網：www.prbtek.com
