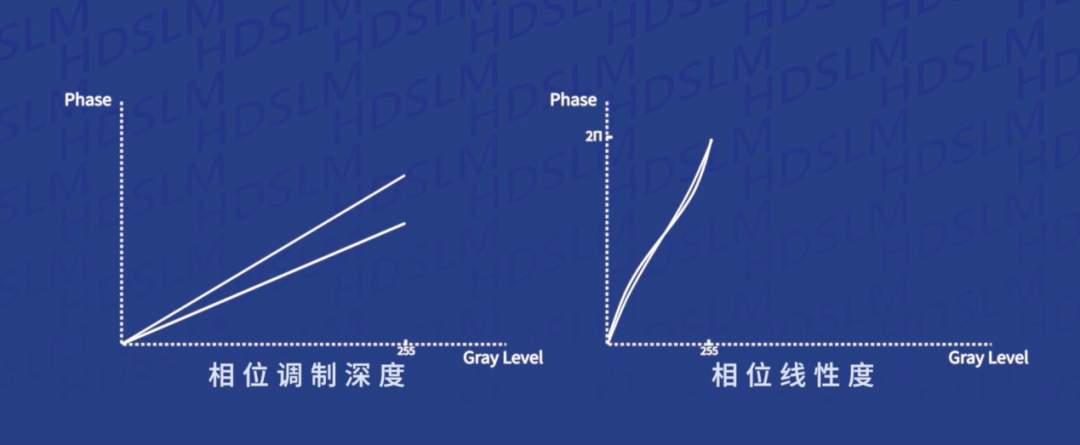

大家在使用SLM時，是否經常會遇到調制效果不佳的情況？對于相位型SLM，精準的2 Π相位調制深度以及較高的相位線性度對調制效果非常重要。

如遇相位不準以及線性度不好時怎么辦呢？下面我們以光品匯商城HDSLM80R-Plus為例，利用自研的光場調控軟件和gamma配置軟件來優化相位和線性度。

1. 搭建光路；
2. 截取灰度校正至2 Π；
3. 利用軟gamma修改線性度。

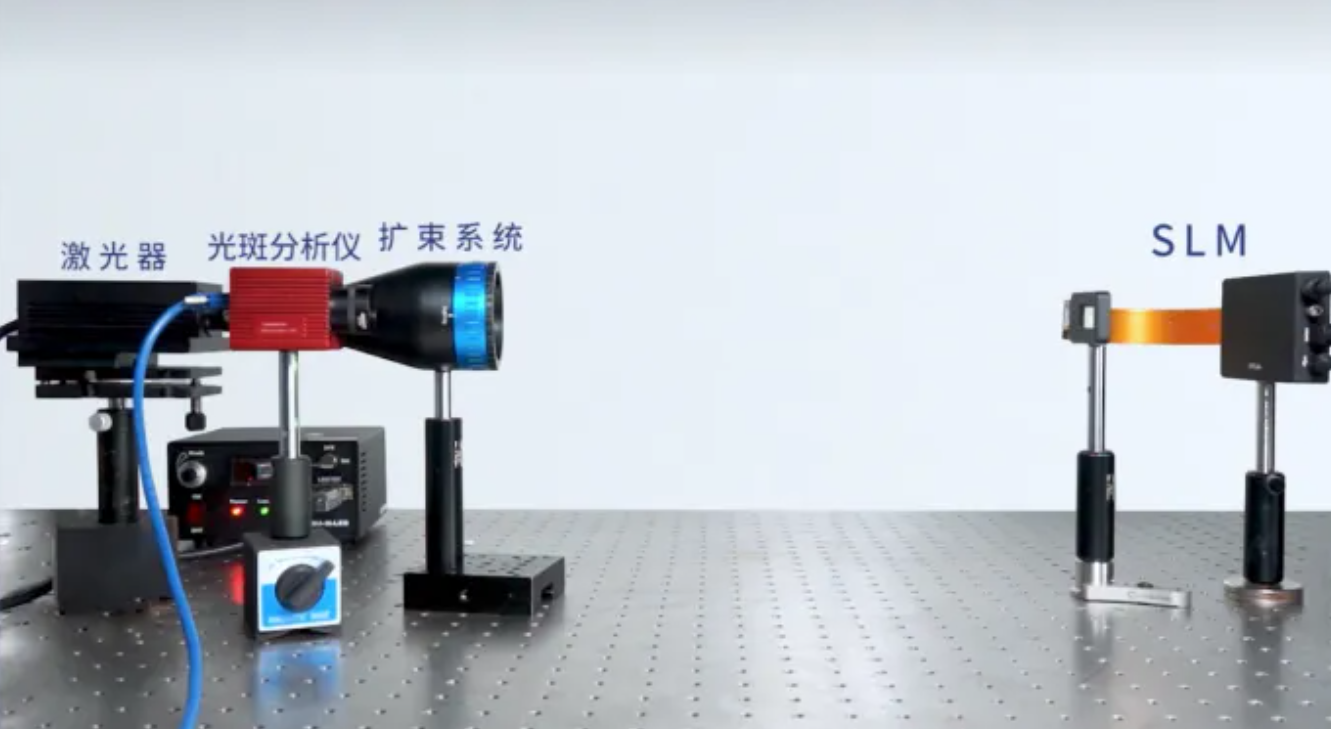

搭建如下圖所示的光路。

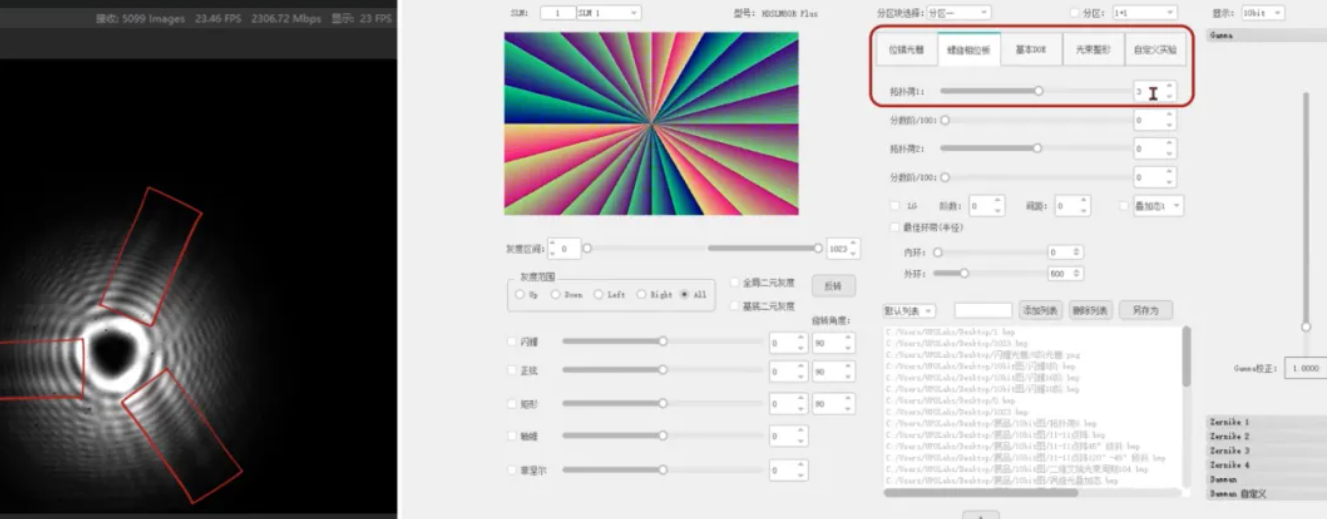

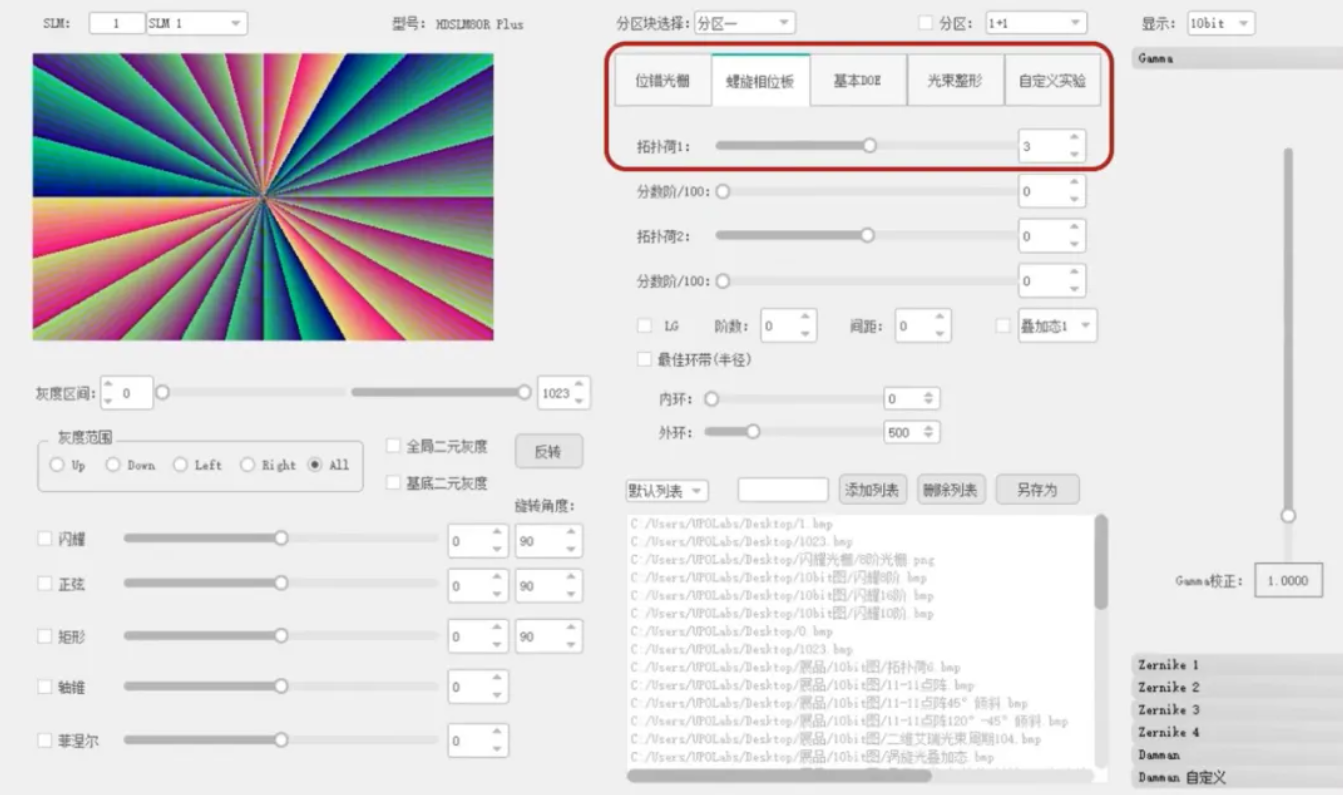

我們給SLM加載拓撲荷為3的螺旋相位板，用CCD接收零級處的光斑，發現渦旋光有三條干涉條紋，并不是仿真中的圓環狀。

這種狀態下我們首先判斷相位大小，將拓撲荷改為0。

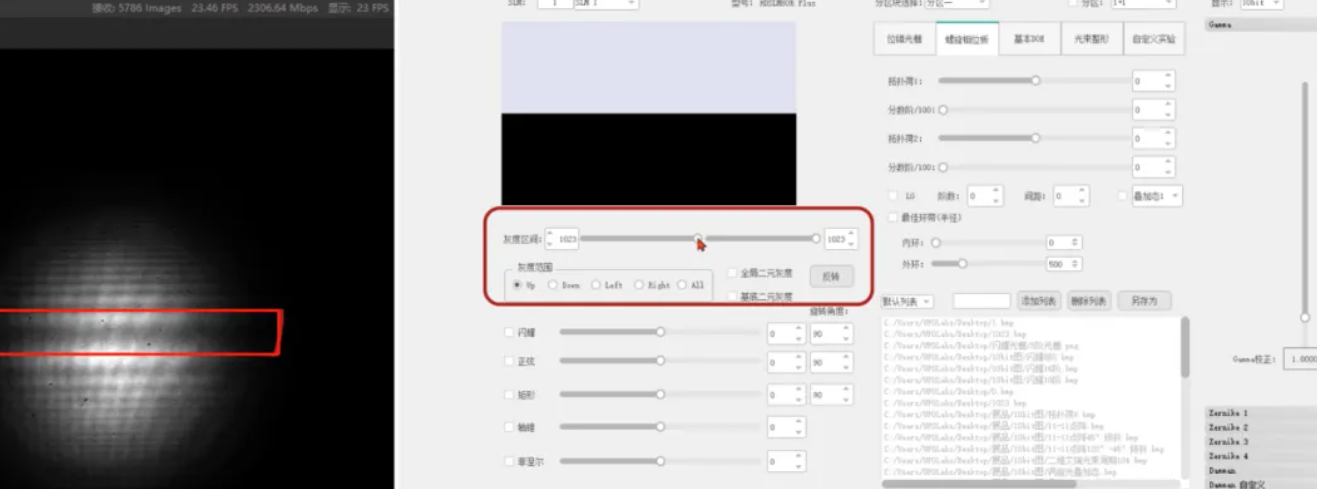

此時SLM上是一個純黑圖，然后選擇灰度范圍設置灰度值。SLM上加載的圖片一半為純黑圖，另一半從0~1023變化。

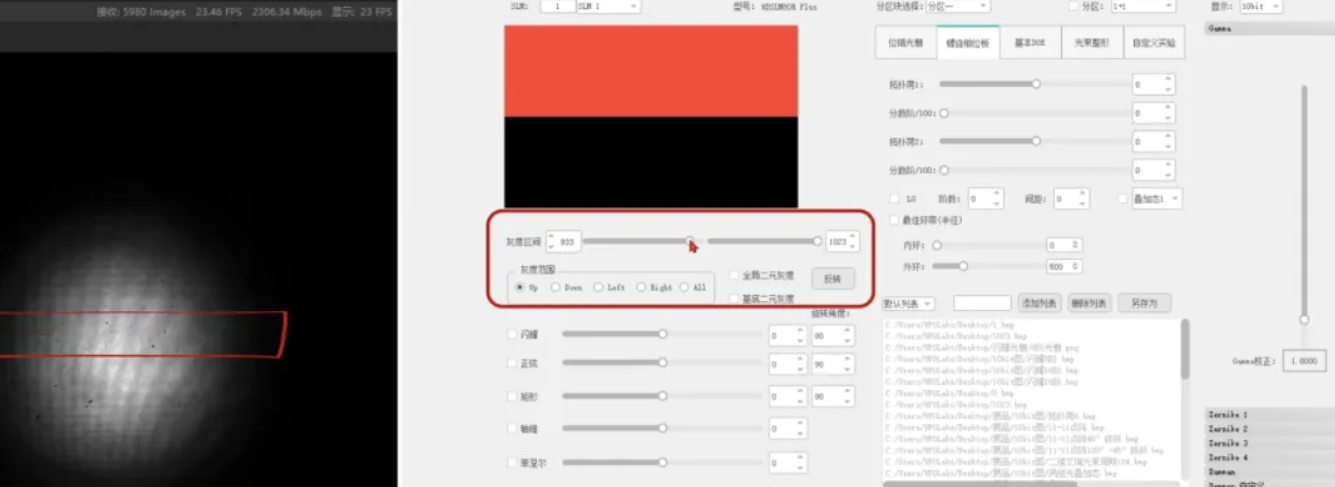

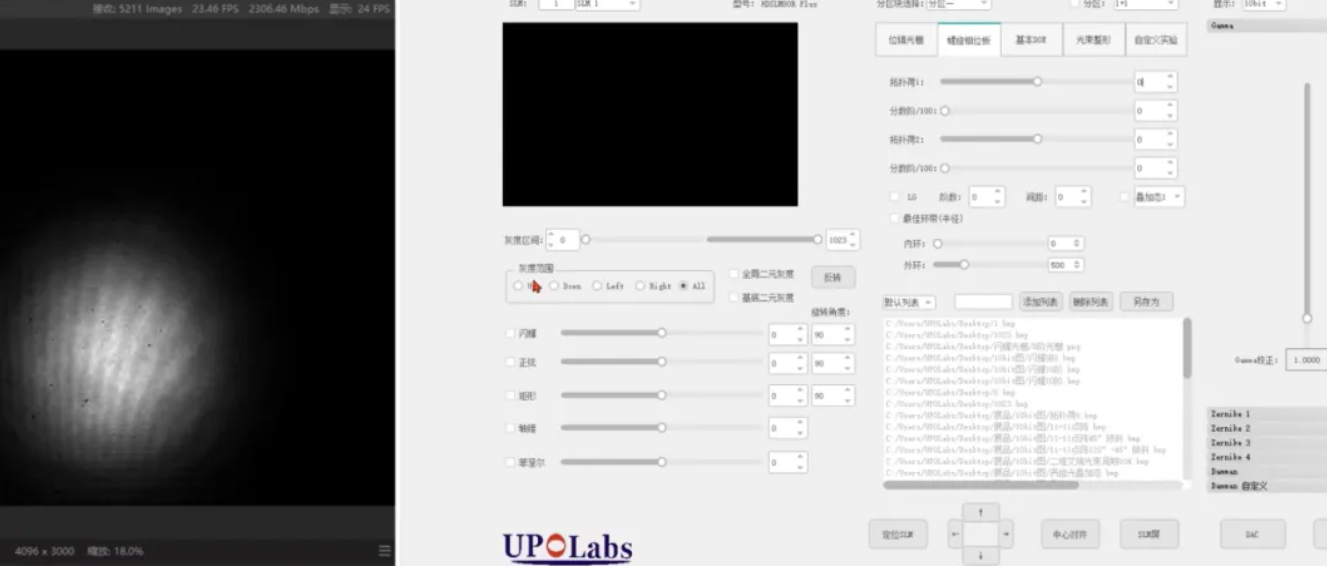

在灰度圖變化的同時，CCD上均勻光斑中會出現干涉條紋，條紋逐漸變寬，然后逐漸變窄至消失，重新變為一個均勻光斑，此時相位為2 Π。

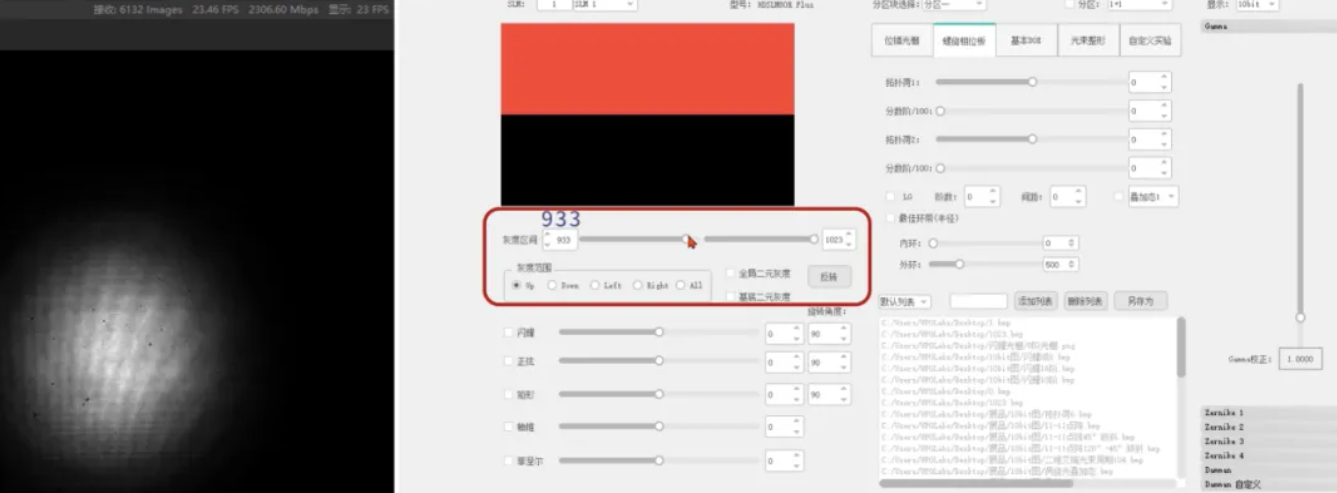

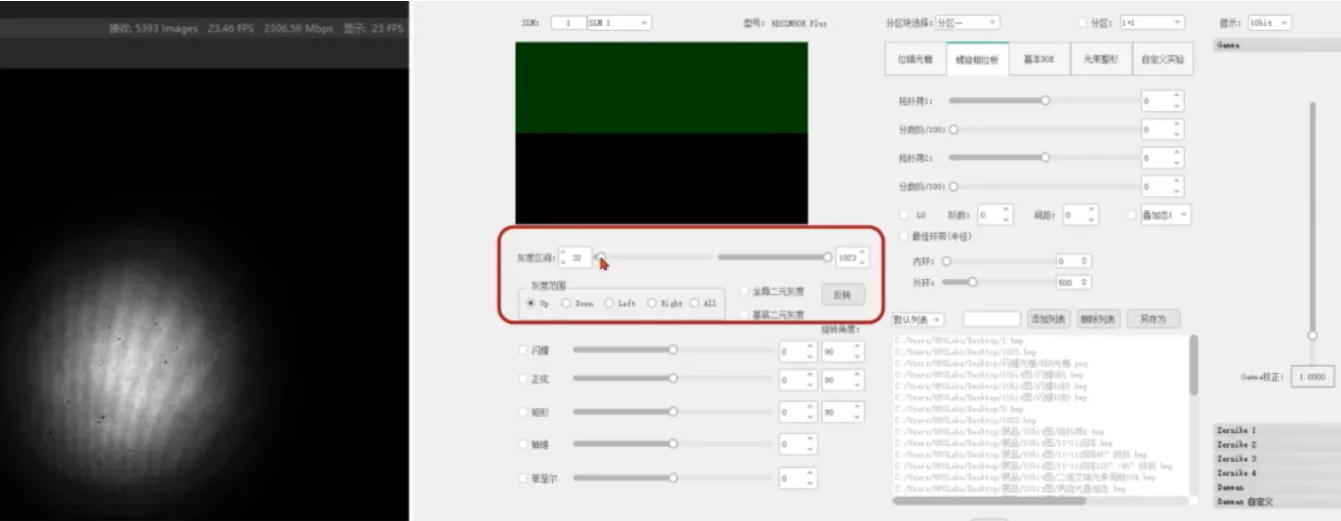

若出現如圖中所示干涉條紋消失后又重新出現，則表示相位大于2 Π。對于這種相位大于2 Π的情況，我們可以先找到相位為2 Π時對應的灰度值，如圖中所示灰度值為933時光斑中的條紋消失。

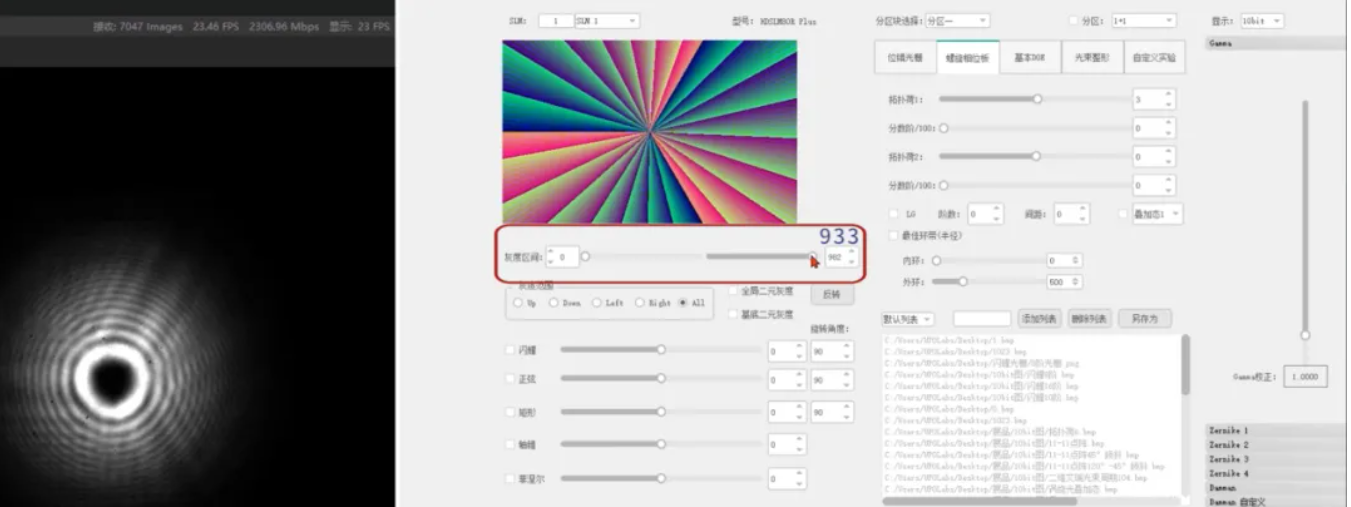

然后我們將灰度區間和灰度范圍恢復，重新將拓撲荷設置為3，調節灰度區間中的灰度值，隨著灰度值的減小，渦旋光逐漸變圓，當灰度值為933時渦旋光的圓環達到較好的效果。

然后我們將灰度區間和灰度范圍恢復，重新將拓撲荷設置為3，調節灰度區間中的灰度值，隨著灰度值的減小，渦旋光逐漸變圓，當灰度值為933時渦旋光的圓環達到較好的效果。

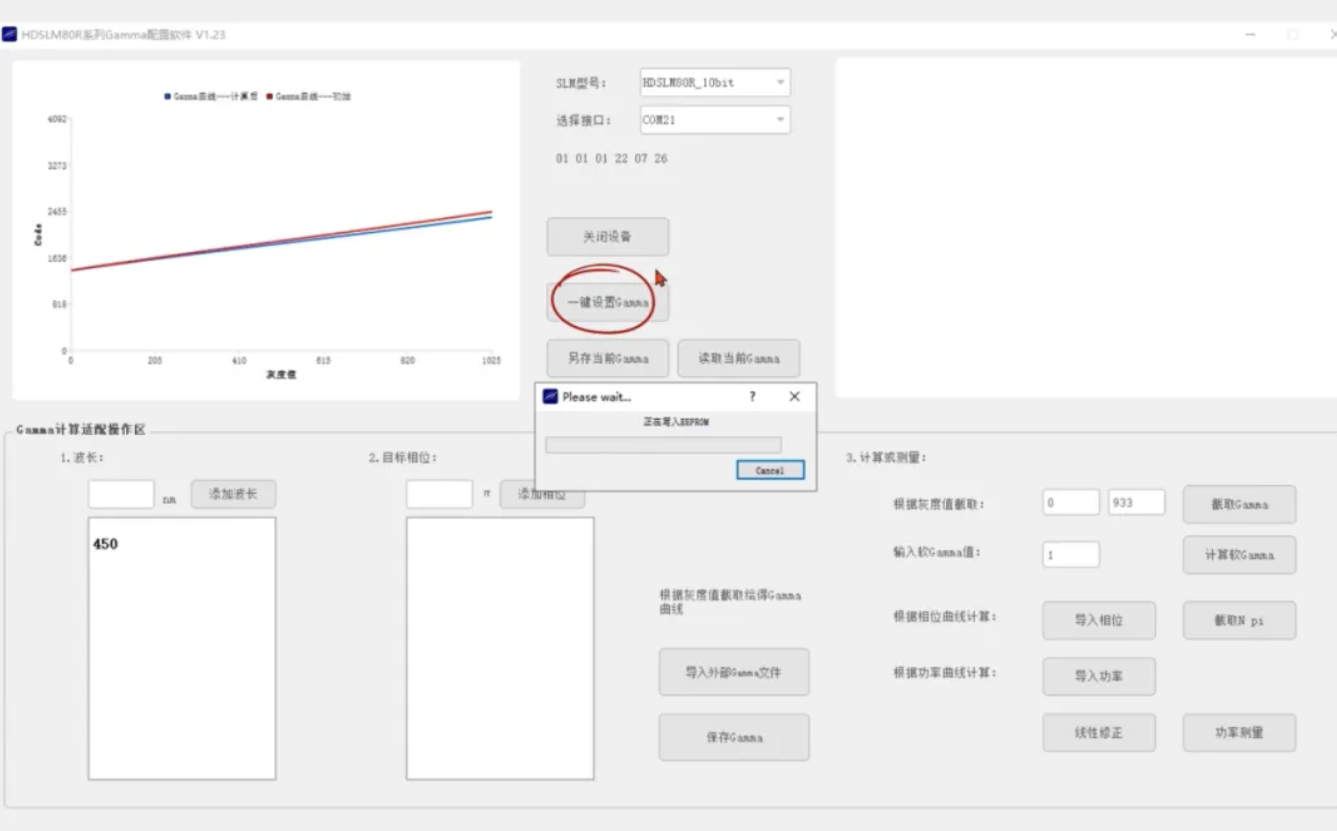

接下來我們打開HDSLM80R gamma配置軟件，選擇SLM型號連接SLM，然后讀取當前的gamma數據，選擇根據灰度值截取輸入灰度值，我們將1023更改為933，點擊截取gamma，點擊一鍵設置gamma，將計算好了gamma文件寫入SLM。

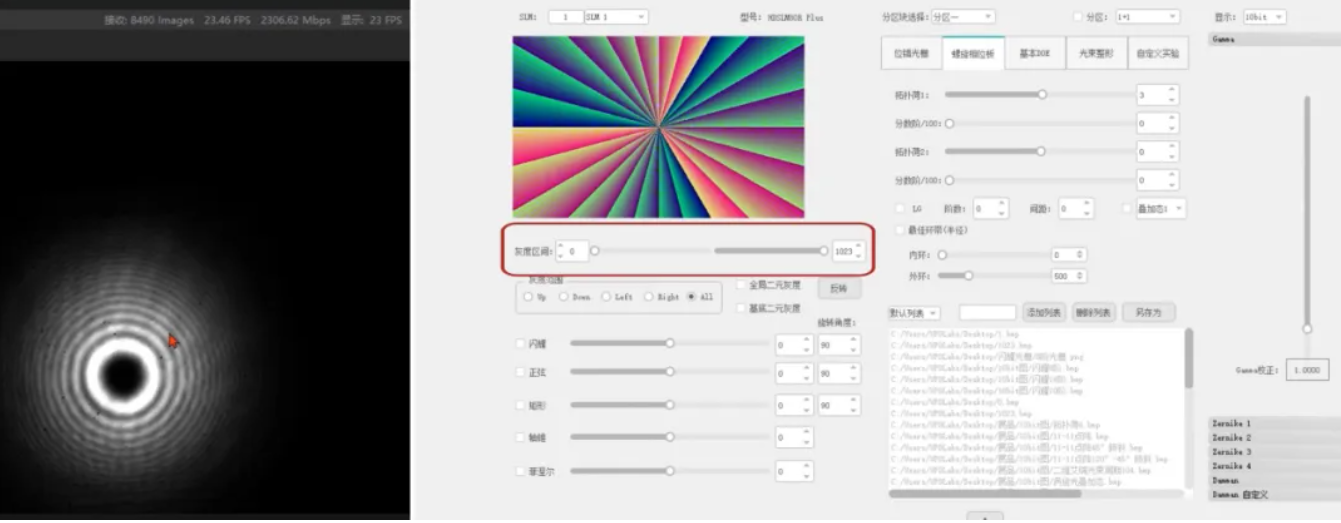

此時在0~1023全灰度范圍下，渦旋光已達到較好的圓環狀。

如果相位調制深度已經達到2 Π，但調制效果依然不好，我們可以通過調節線性度來改善。

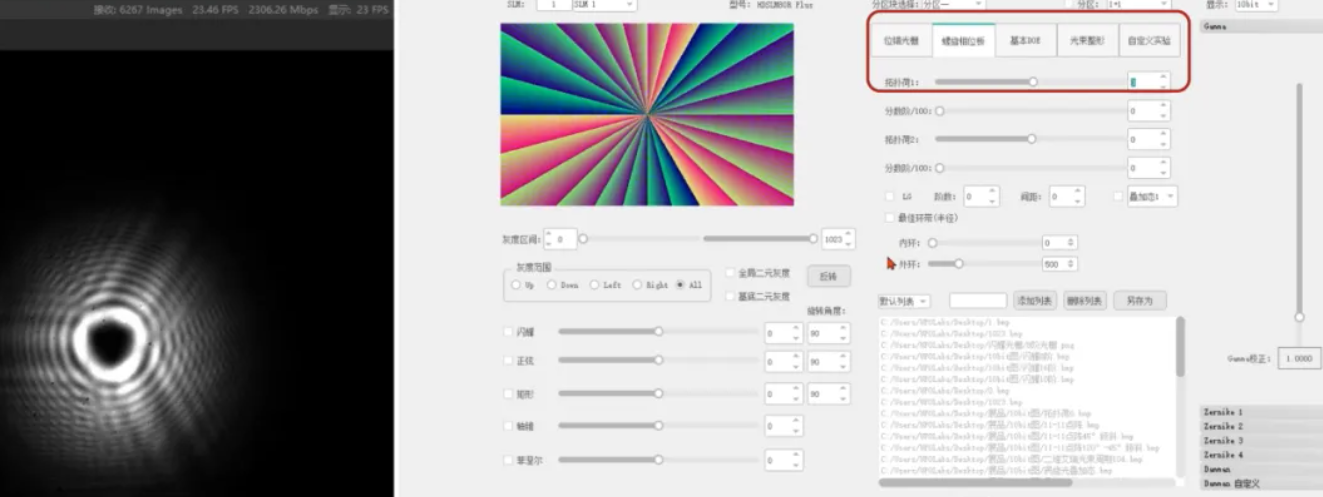

我們同樣利用80R gamma配置軟件來改善相位線性度，我們打開軟件連接指令讀取當前gamma數據，選擇輸入軟gamma值，我們將一更改為1.2886，點擊計算軟gamma，點擊一鍵設置gamma，將計算好的gamma文件寫入指令，此時在gamma校正為1的情況下，渦旋光的效果得到明顯改善。

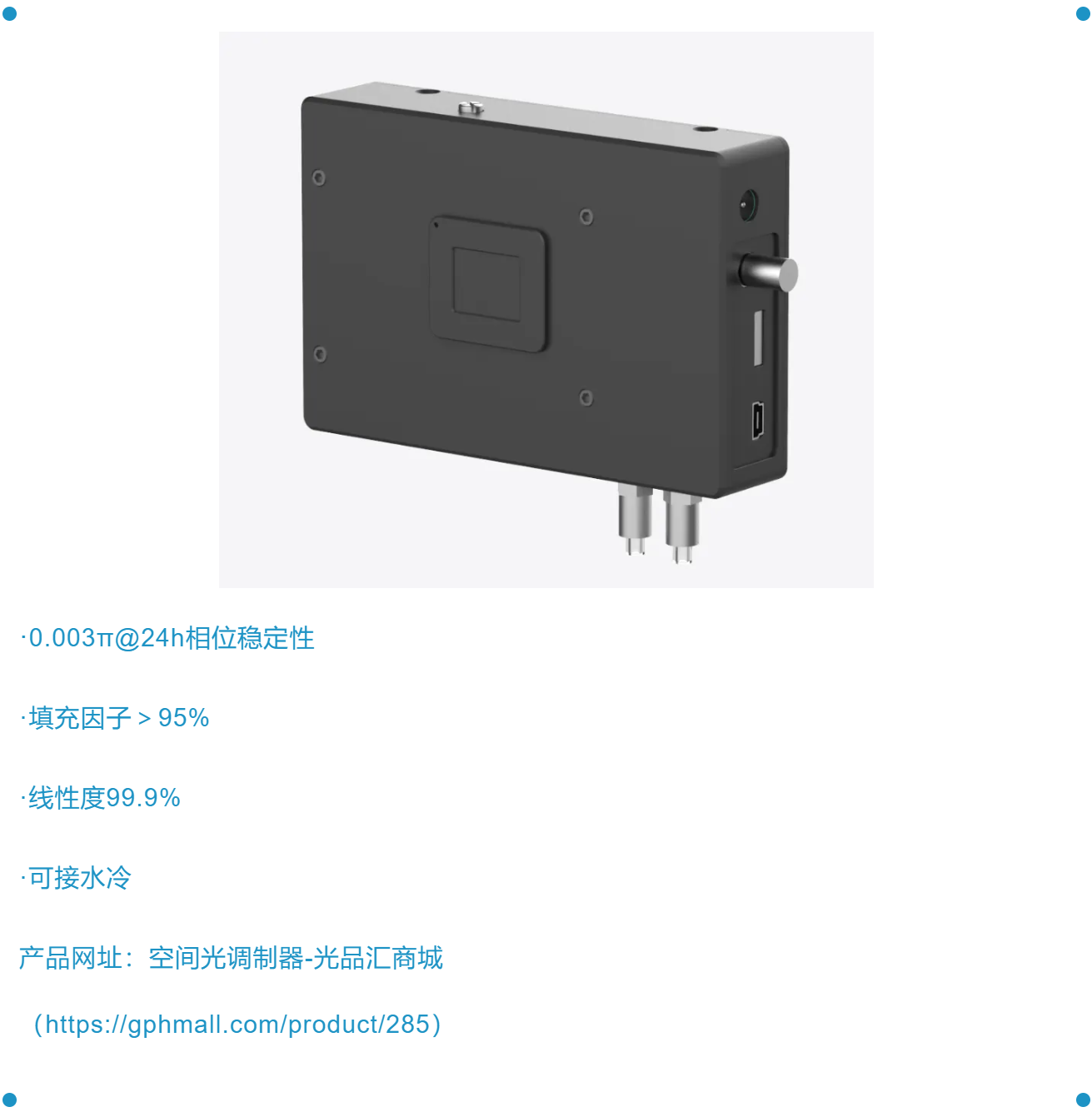

光品匯商城提供的液晶空間光調制器HDSLM80R系列采用高穩定性LCOS芯片為光調制元件，科研級全波段覆蓋（420~1100 nm、1064±100 nm、1550±100 nm、532±50 nm）。分寬光譜、近紅外、通信、綠光四個純相位子型號，一個純振幅子型號。產品性能已被眾多知名高校和企業客戶嚴格驗證。

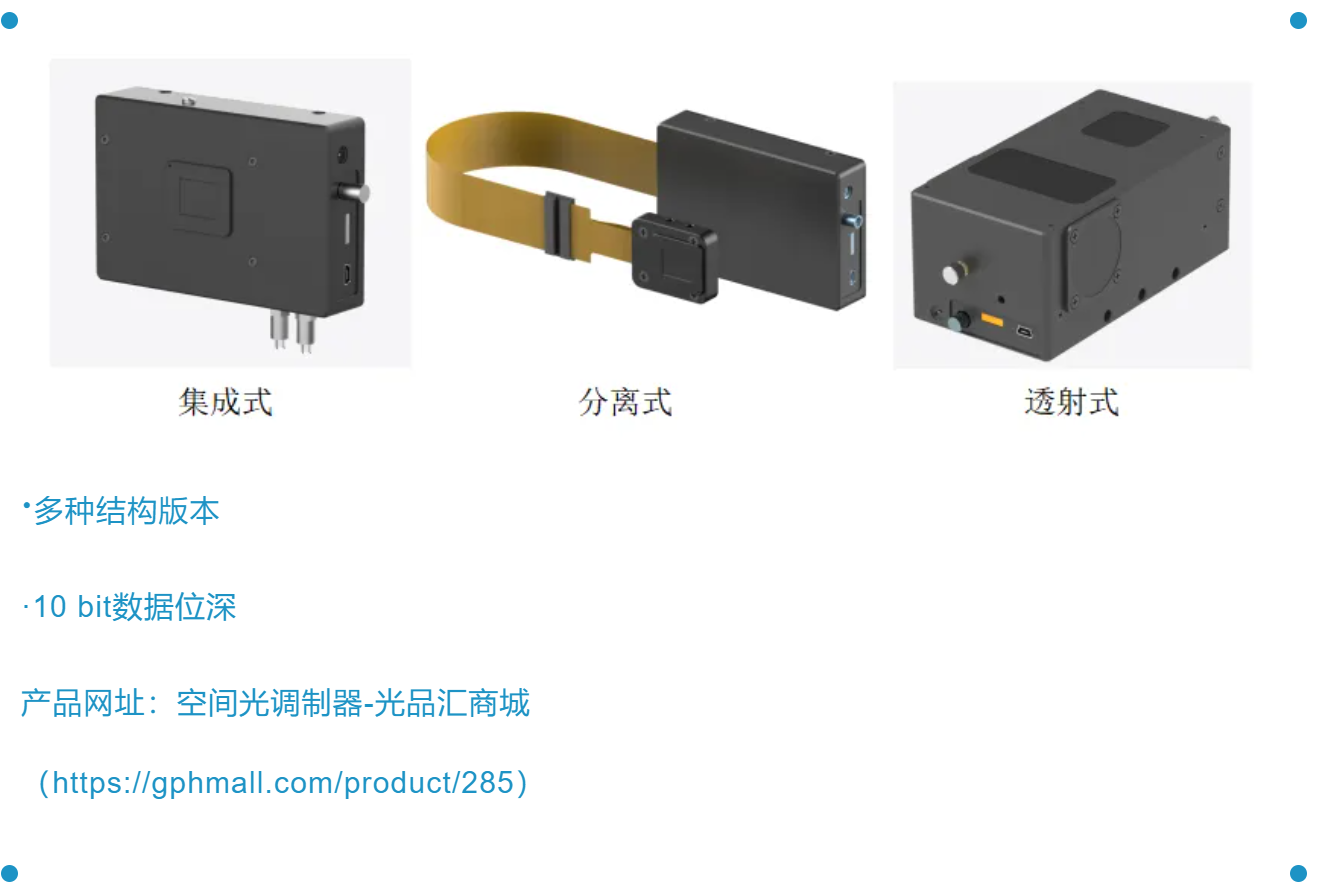

光品匯商城提供的液晶空間光調制器HDSLM80R Plus系列對比HDSLM80R系列位深灰階升級到了10 bit位深1024灰階，可一鍵切換8 bit/10 bit，圖像切換同步脈沖，編程控制GPIO，內置零級偏離。本系列有多種結構版本，分別是集成式、分離式、透射式（需定制）。
