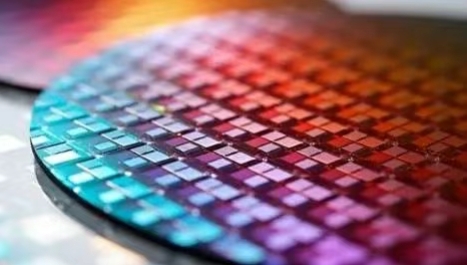

在半導體制造中，晶圓缺陷檢測是確保芯片良率和性能的核心環節，而電阻率（RES）作為衡量半導體材料電學特性的關鍵參數，直接影響器件的性能與缺陷的形成，所以對電阻率的測量在晶圓缺陷檢測中發揮著重要的作用：

1、工藝缺陷的早期識別，電阻率異常通?？梢苑从持圃旃に囍械年P鍵問題，例如：摻雜濃度偏差：離子注入或退火工藝的失誤會導致載流子濃度異常；如果電阻率偏離設計值，可能會引發晶體管閾值電壓（Vth）漂移或漏電流（Ioff）升高；另外電阻率與薄膜厚度密切相關，若化學氣相沉積（CVD）或物理氣相沉積（PVD）工藝失控，電阻率分布不均可能引發局部短路或斷路；同時光刻或蝕刻工藝的微小誤差會導致線寬變化，電阻率異?？赡艹蔀榇祟惾毕莸拈g接指標。

2、良率管理與成本控制，通過電阻率測量，我們可以快速篩選出工藝參數超標的晶圓，避免缺陷晶圓流入后續封裝環節。例如，高阻硅片（>1000 Ω·cm）若未及時剔除，可能在高壓應用中因熱失控導致器件失效。此外，電阻率數據還可用于優化工藝窗口，提升產線整體良率。

3、先進封裝與新型材料的挑戰，在3D-IC、混合鍵合等先進封裝技術中，電阻率均勻性直接影響互連結構的可靠性。例如，鍵合界面處的電阻率突變可能導致信號傳輸延遲或功耗增加。對于碳化硅（SiC）和氮化鎵（GaN）等寬禁帶材料，電阻率測量更是評估材料結晶質量的核心手段。

那目前晶圓電阻率測量主要采用四點探針法、霍爾效應測量法和渦流法。四點探針法通過四探針接觸式測量減少接觸電阻影響，具有高精度和適用均勻材料的優點，但有可能會損傷樣品且不適用于超薄或敏感表面；霍爾效應法則是通過外加磁場獲取電阻率及載流子參數，適用于半導體分析，但需要制備特定結構且屬于破壞性檢測，同時設備比較復雜；渦流法利用電磁感應實現非接觸快速測量，非常適合在線檢測，但對材料厚度和均勻性敏感，高電阻率材料精度有限。

針對以上檢測方法的局限性，使用太赫茲光電倍增管進行晶圓電阻率的測量成為一種新的檢測手段，由于半導體材料對太赫茲具有獨特的反射特性，利用這一原理，可以在非接觸的情況下測量半導體表面的電學性能。

使用太赫茲光電倍增管可以高靈敏度地檢測到硅片表面電阻率的微小變化，這是傳統熱探測器難以分辨的，同時非接觸式的測量，也不會造成樣品的損壞。

其中使用到的太赫茲光電倍增管是目前濱松最新研發的光電倍增管，通過使用超表面材料代替傳統的陰極面，實現將太赫茲波轉換為電子，然后通過后續的倍增，實現太赫茲波到電的轉換測量，是一種最新的太赫茲波的檢測手段。

太赫茲光電倍增管除了應用在晶圓的電阻率測量以外，還可以使用太赫茲光電倍增管進行氣體分析測量和水汽的測量等。探測器的創新研究可以推動不同應用發展，我們希望在未來太赫茲光電倍增管能夠發揮更大的價值，也歡迎各位感興趣的工程師和我們交流。
